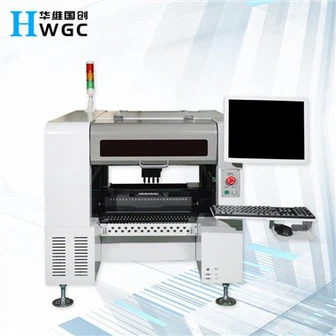

Високоточне розміщення з PICKANDPLACEMACHINE для складних конструкцій

Кількість головок розміщення

4 (висока точність)

Кількість лотків для мікросхем

48

Кількість годівниць

50/44 (підлягає подачі 8 мм)

Точність позиціонування

0.01 мм

Багаторазова точність монтажу

0.05 мм

Монтаж діапазону швидкості опору

5000-8000Компоненти ємності шт./год

Застосовні компоненти

резистор, конденсатор, мікросхема, кулька лампи 0201-30*30 мм тощо.

Підтримувана максимальна площа друкованої плати

50*50мм-(50F)350*190мм /(44F)350*260мм

Годівниці

електричний пристрій подачі, пневматичний пристрій подачі, вібраційний пристрій подачі, лоток для мікросхем тощо.

Пристрої розпізнавання

mark camera x1, камера швидкого розпізнавання x4, високоточна камера x1

Максимальна висота застосовних компонентів

Менше або дорівнює 7 мм

Режим передачі друкованої плати

триступеневий вхід, автоматичне підключення зліва направо, автоматичне позиціонування друкованої плати

Маркування позиціонування

ручний / автоматичний

Метод програмування

автоматичне програмування після ручного імпорту файлів координат PCB

Система контролю

Система управління HuaweiGuochuang

Максимальна довжина кроку осі XY

629мм*679мм

Доріжки осі XY

напрямна лінійного руху плюс викрутка

Режим руху осі XY

інтелектуальний зв'язок прискорення та уповільнення кривої та лінії, інтегрований алгоритм лінійної інтерполяції.

Контрольний комп'ютер

промисловий керуючий комп'ютер з високопродуктивним процесором Intel

Спосіб налаштування треків

електричний

Асортимент буфера форсунок

4,5 мм

Максимальна довжина кроку осі Z

20 мм

Діапазон кутів для компонентів

±180 градусів

Мотор

Серія AC Servo Motor

Водій

високошвидкісний драйвер DSP

Вимоги до подачі повітря

масляний водяний фільтр, більше або дорівнює 50 л, пиловий фільтр і стабілізатор тиску повітря тощо.

Вакуумна подача насадки

генератор вакууму з інтегрованою функцією високошвидкісного вакуумного вибуху

Діапазон тиску подачі повітря

0.5-0.7 МПа

ОС

Незалежне дослідження та розробка інтелектуальної ОС SMT на базі Windows

PCB вимагає

3-5 мм обробити край в автоматичному режимі

Дисплей Vision

17--дюймовий промисловий дисплей керування

Кабель

міцний гнучкий кабель（10 мільйонів разів）

Джерело живлення

220 В 50/60 Гц

Середня потужність

600W

Розміри машини

настільна машина 1140*900*900мм
верстат 900*1140*1340мм

вага

(настільна машина)210кг (вертикальна машина)280кг
